　　一、      產品說明

　　測試樁用于陰G保護參數的檢測,用來測量陰G保護系統的主要分布點的陰G保護電位、電流、接地電阻，絕緣裝置的電絕緣性能，監測陽G運行狀態等重要參數的測量裝置。本裝置裝有6個接線柱,可以根據設計單位的具體要求方便地組成電位、電流、犧牲陽G、絕緣性能測試樁或交叉管道測試樁等。測試樁由樁體、測試接線板、測試導線和銘牌等幾部分組成。測試樁用于陰G保護參數的檢測，是管道管理維護中必不可少的裝置，按測試功能沿線布防。也可用于覆蓋層檢漏及直流交流干擾的測試。

　　測試樁中的測試接線板是樁的核心，其測試功能就是根據接線板上的接線柱的變化來區別的，接線板上的接線端子，可以各種不同的顏色來區分。測試樁的銘牌可以提供樁的里程位置、樁的功能及管理者信息，位置一般應選在路邊、田埂、溝邊，盡量少占農田。測試導線引入測試樁并與被測構筑物相連接，這樣測試工作就可以很方便的在地面上進行。

　　測試樁由樁體、測試接線板、測試導線和銘牌幾部分組成。各種功能的測試樁，其樁體可以統一，如水泥測試樁鋼管測試樁、玻璃鋼測試樁、塑料測試樁等，樁體的選擇要立足于美觀、好找、耐氣候、耐腐蝕。測試樁中的測試接線板是樁的核心，其測試功能就是根據接線板上的接線柱的變化來區分，根據中國的國情還要考慮人為破壞的因素。

　　二、測試樁的分類:

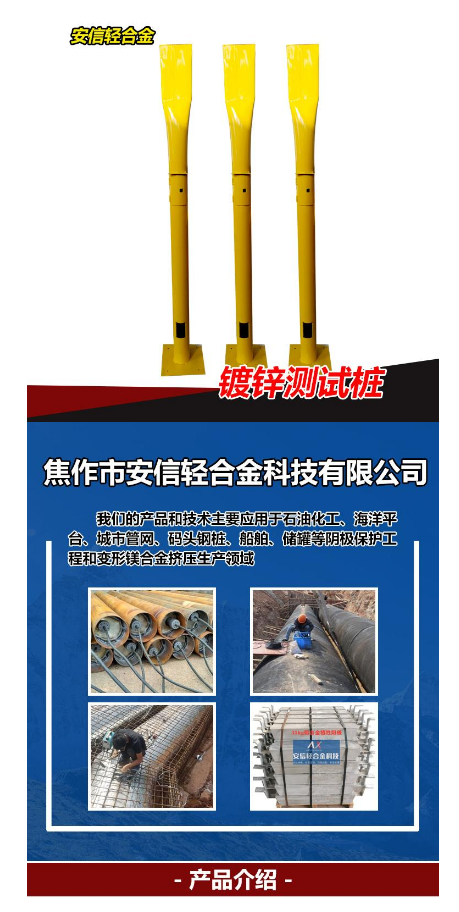

　　也可根據客戶要求設計出防盜、防爆測試樁和防御多功能測試樁，采用新工藝表面噴塑鍍鋅，更好的防止測試樁在使用中本身的腐蝕。測試樁采用無縫焊Jie技術，經久耐用，美觀大方，是陰G保護參數測試樁理想選擇。鋼管測試樁的說明：

　　鋼管測試樁主要有普通鋼管測試樁、水泥測試樁、不銹鋼測試樁、防雨型鋼管測試樁。常用尺寸如下：

　　測試樁類型 直徑*厚度*長度

　　鋼管電位測試樁

　　Φ 108*4*1500mm

　　Φ 108*4*2000mm

　　Φ 108*4*2500mm

　　Φ 108*4*3000mm

　　防雨電位測試樁

　　Φ 108*4*1500mm

　　Φ 108*4*2000mm

　　Φ 108*4*2500mm

　　Φ 108*4*3000mm

　　鋼筋混凝土（水泥）測試樁

　　1600×120×120mm

　　或者按照圖紙要求尺寸加工制作

　　不銹鋼測試樁

　　1200×120×120mm

　　或者按照圖紙要求尺寸加工制作

　　測試樁的分類:

　　1、按材質分:鋼質測試樁、水泥測試樁、塑料測試樁。鋼質測試樁又分為碳鋼測試樁和不銹鋼測試樁。

　　2、按功能分:

　　● 電位測試樁:主要用于檢測保護電位

　　● 犧牲陽G測試樁:用于連接犧牲陽G,測量犧牲陽G的性能參數

　　● 電流測試樁:測量管中電流

　　● 保護效果測試樁:連接測試片

　　三、陰G保護中測試樁的意義

　　測定構筑物點位、電流和電阻需安裝陰G保護測試樁。為此，沒有其他更好的測量裝置可供采用。對于管道電位測試樁，1~2km設置1支就足夠了，一般每5支測量樁要設置1支管道電流測量樁。在城鎮建筑物密集區域，電位測量樁間距約為半公里。與之相反，在埋地的電絕緣件上需要設置地上電絕緣測量樁。與直流牽引系統交叉點地點，同樣要設置測量樁。如果需要(如高歐姆的固定表面上)應設置測量構筑物電位的固定測量點。

　　四、測試樁后期維護

　　1) 檢查接線柱與大地絕緣情況，電阻值應大于100千歐,用萬用表測量,若小于此值應檢查接線柱與外套鋼管有無接地,若有,則需更換或維修。

　　2) 測試樁應每年定期刷漆和編號。

　　3) 防止測試樁的破壞丟失,對沿線城鄉居民及兒童作好愛護國家財產的宣傳教育工作。
